Mały przenośnik przy stole roboczym – jak ograniczyć przenoszenie wibracji między konstrukcjami?
Mały przenośnik taśmowy ustawiony tuż przy stole montażowym potrafi skutecznie utrudnić pracę, mimo że jego silnik ma zaledwie 90–250 W. Drgania przenoszone przez wspólną ramę, sztywne łączniki lub podłoże powodują przesuwanie drobnych elementów, pogarszają dokładność montażu i zwiększają hałas. Problem szczególnie wyraźnie widać przy ważeniu, lutowaniu, kontroli wizyjnej i składaniu niewielkich podzespołów. Ograniczenie przenoszenia wibracji wymaga przede wszystkim ustalenia ich źródła i drogi propagacji. Samo podłożenie gumy pod urządzenie nie zawsze wystarczy, a źle dobrane podkładki potrafią nawet nasilić drgania.
Oddzielna konstrukcja przenośnika czy wspólna rama ze stołem?
Najczęstszym błędem przy organizacji małego stanowiska produkcyjnego jest przykręcenie przenośnika bezpośrednio do ramy stołu roboczego. Takie rozwiązanie oszczędza miejsce i ułatwia ustawienie wysokości transportu, ale tworzy sztywne połączenie mechaniczne, którym drgania silnika, przekładni i rolek docierają do blatu.
Przykładowo przenośnik o długości 1200 mm, szerokości taśmy 200 mm i napędzie 0,18 kW może pracować bez większych problemów jako samodzielne urządzenie. Po zamocowaniu jego wsporników do stołu montażowego operator zaczyna jednak odczuwać drżenie blatu, zwłaszcza podczas rozruchu i zatrzymywania taśmy. Przyczyną nie musi być uszkodzony napęd. Wspólna konstrukcja może wzmacniać drgania, jeśli częstotliwość wymuszenia zbliży się do jednej z jej częstotliwości własnych.

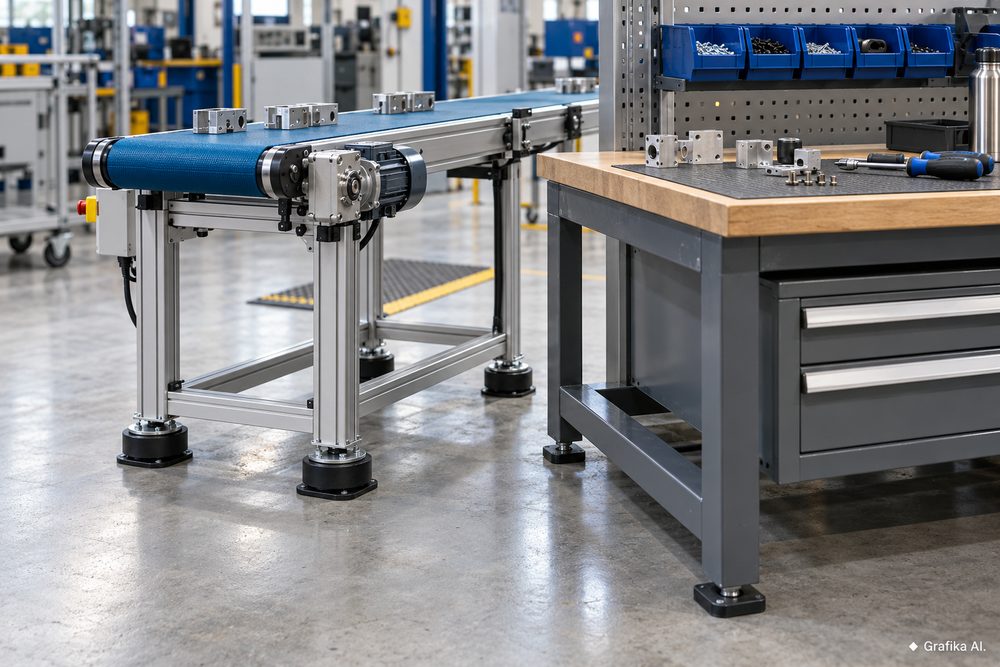

Najlepszym punktem wyjścia jest rozdzielenie konstrukcji nośnych. Przenośnik powinien mieć własną ramę i podpory, a stół roboczy niezależne nogi. Pomiędzy elementami konstrukcyjnymi należy pozostawić szczelinę, przykładowo 10–20 mm, pod warunkiem że nie utrudnia to bezpiecznego przekazywania produktów.
Wybór zależy od sposobu pracy:
- Osobna rama przenośnika sprawdza się przy montażu precyzyjnym, ważeniu oraz kontroli jakości. Ogranicza bezpośrednie przenoszenie drgań, ale zajmuje więcej miejsca i wymaga osobnego poziomowania.
- Wspólna konstrukcja ma sens przy prostym sortowaniu lub pakowaniu, gdy drgania nie wpływają na produkt ani czynności operatora. Jest bardziej kompaktowa, lecz wymaga sprawdzenia sztywności ramy i zachowania podczas pracy.
- Połączenie z elementami elastycznymi bywa rozwiązaniem pośrednim, jeśli potrzebne jest utrzymanie wzajemnego położenia urządzeń. Nie daje jednak takiej separacji jak dwie niezależne konstrukcje.
Trzeba również uwzględnić drogę przemieszczania produktów. Jeżeli elementy przechodzą z taśmy na blat, zbyt duża szczelina może powodować zakleszczanie drobnych detali. Wtedy stosuje się odpowiednio ukształtowaną płytkę transferową lub prowadnicę, która nie powinna przypadkowo tworzyć sztywnego mostka między ramami.
W praktyce osobny stelaż warto zaplanować już na etapie projektu. Późniejsze rozdzielanie spawanej ramy oznacza cięcie elementów, wykonywanie nowych podpór i ponowne ustawianie całego stanowiska.
Wibroizolatory, podkładki gumowe i regulowane stopy – co rzeczywiście działa?
Kiedy przenośnik ma własną konstrukcję, kolejnym krokiem jest dobór elementów tłumiących i izolujących drgania. Najczęściej wykorzystuje się podpory gumowo-metalowe, elastomerowe podkładki lub specjalistyczne wibroizolatory. Nie należy jednak traktować ich jako zamienników dobieranych wyłącznie według wymiarów.
Podstawowym parametrem jest obciążenie przypadające na jedną podporę. Jeśli kompletny przenośnik wraz z typowym ładunkiem waży 60 kg i stoi na czterech równomiernie obciążonych podporach, każda z nich przenosi średnio około 15 kg, czyli 147 N. To dopiero punkt wyjścia. Silnik zamontowany po jednej stronie może wyraźnie przesunąć środek ciężkości, a wtedy rozkład sił przestaje być równomierny.
Znaczenie ma również częstotliwość drgań. Silnik obracający się z prędkością 1500 obr./min generuje składową wymuszenia związaną z obrotem o częstotliwości 25 Hz. Nie oznacza to jednak, że wszystkie drgania urządzenia mają właśnie taką częstotliwość. Rolki, przekładnia i połączenia mechaniczne mogą wprowadzać dodatkowe składowe.
Dla uproszczonego układu z pionowo obciążonymi podporami częstotliwość własną można oszacować ze wzoru fₙ ≈ 15,8/√δ, gdzie δ oznacza ugięcie statyczne podpory w milimetrach, a wynik otrzymujemy w hercach. Przy ugięciu 4 mm częstotliwość własna wynosi około 7,9 Hz. Dla wymuszenia 25 Hz daje to stosunek częstotliwości około 3,2, sprzyjający izolacji w pionie. To obliczenie orientacyjne dla prostego modelu, a nie gwarancja skuteczności całego stanowiska.
W układzie jednego stopnia swobody izolacja drgań zaczyna występować, gdy częstotliwość wymuszenia przekracza około 1,41 częstotliwości własnej. W pobliżu rezonansu podpory mogą natomiast zwiększać amplitudę drgań.
Przy wyborze rozwiązania trzeba rozróżnić trzy sytuacje:
- Podkładki elastomerowe nadają się do prostych, lekkich konstrukcji, jeśli znamy ich charakterystykę obciążenie–ugięcie. Przypadkowy kawałek gumy o grubości 5 mm nie zapewnia określonej izolacyjności.
- Wibroizolatory gumowo-metalowe są odpowiednie przy przewidywalnym obciążeniu i pracy ciągłej. Trzeba sprawdzić ich sztywność w poszczególnych kierunkach, dopuszczalne obciążenie i odporność na oleje oraz środki czyszczące.
- Stopy regulacyjne służą przede wszystkim do poziomowania i zapewnienia stabilności. Modele ze sztywną stopą nie zastępują wibroizolatorów.
Miękkie podpory mają też wadę: pozwalają urządzeniu bardziej się przemieszczać. Przy krótkim przenośniku z ciężkim silnikiem umieszczonym wysoko nad podłożem może to powodować kołysanie podczas uruchamiania. W takiej sytuacji ważniejsza od maksymalnej miękkości staje się stabilność całej konstrukcji.
Przy napędach o zmiennej prędkości trzeba dodatkowo sprawdzić, czy zakres regulacji nie obejmuje częstotliwości rezonansowej. Sam dobór podpór pod nominalne obroty silnika może okazać się niewystarczający.
Montaż i diagnostyka – jak usunąć drgania bez niepotrzebnej przebudowy?
Nie każdy przypadek drgającego stołu wymaga nowych podpór. Czasem wystarczy poprawić napięcie taśmy, wyregulować rolkę lub wymienić zużyte łożysko. Dlatego diagnostykę należy rozpocząć od źródła drgań, a nie od zakupów.
Typowy przykład to przenośnik, który po kilku miesiącach eksploatacji zaczyna głośniej pracować, a na stole pojawiają się wyczuwalne wibracje. Operator podejrzewa zbyt sztywną ramę, lecz rzeczywistą przyczyną okazuje się rolka z uszkodzonym łożyskiem. Montaż wibroizolatorów zmniejszyłby część drgań docierających do blatu, ale nie usunąłby usterki, która z czasem mogłaby doprowadzić do zatrzymania taśmy.
Praktyczna kolejność kontroli wygląda następująco:
- Zatrzymać przenośnik, zabezpieczyć go przed przypadkowym uruchomieniem i sprawdzić mocowanie silnika, przekładni, rolek oraz stan łożysk.
- Skontrolować napięcie i prowadzenie taśmy według dokumentacji producenta. Zbyt duży naciąg zwiększa obciążenie łożysk, a zbyt mały może wywoływać poślizg i nieregularną pracę.
- Uruchomić urządzenie w bezpiecznych warunkach i porównać drgania przy pracy bez ładunku oraz z normalnym obciążeniem.
- Zmierzyć drgania na ramie przenośnika i blacie stołu, korzystając z miernika wibracji lub akcelerometru.
- Sprawdzić wszystkie połączenia pomiędzy konstrukcjami, w tym osłony, prowadnice, wsporniki czujników i trasy kablowe.
Przy diagnostyce warto zapisać wartości skuteczne prędkości drgań w mm/s RMS oraz częstotliwości dominujących składowych. Dla urządzeń małej mocy nie należy automatycznie przyjmować wartości granicznych z norm dotyczących znacznie większych maszyn przemysłowych. Przy stanowiskach precyzyjnych istotniejszy bywa wpływ drgań na dokładność konkretnego procesu niż sama wartość mierzona na silniku.
W przypadku pracy z czujnikami optycznymi szczególnie ważne są niewielkie przemieszczenia konstrukcji. Nawet poprawnie pracujący przenośnik może powodować błędy odczytu, jeżeli kamera jest zamocowana do tej samej podatnej ramy co napęd.
Podczas modernizacji przydają się odpowiednio dobrane elementy montażowe, regulacyjne i części przenośników. Ofertę takich rozwiązań należy porównywać przede wszystkim pod kątem wymiarów, nośności i zgodności z istniejącą konstrukcją, a nie wyłącznie ceny pojedynczego komponentu.
Jedna z częściej pomijanych kwestii to sztywne mostki mechaniczne. Przenośnik może stać na dobrze dobranych izolatorach, ale jeżeli przewód prowadzony jest w sztywnej rurze przytwierdzonej do stołu lub osłona łączy obie ramy, część drgań nadal będzie przenoszona. Nie oznacza to, że należy rozłączać przewody ochronne czy usuwać zabezpieczenia. Trzeba zastosować połączenia dopuszczające wymagane przemieszczenia, zachowując ciągłość ochrony elektrycznej i bezpieczeństwo maszyny.
Po modernizacji trzeba sprawdzić działanie całego stanowiska, także podczas rozruchu, zatrzymania awaryjnego i transportu najcięższych produktów. Samo obniżenie wskazania miernika podczas biegu jałowego nie świadczy jeszcze o zakończeniu problemu.
FAQ – najczęstsze pytania o drgania małego przenośnika
Czy zwykła mata gumowa pod przenośnikiem wystarczy?
Nie zawsze. Mata może ograniczyć część drgań i hałas kontaktowy, ale jej skuteczność zależy od sztywności, grubości, obciążenia oraz częstotliwości wymuszenia. Nie zastąpi też naprawy zużytych łożysk.
Czy przenośnik musi być odsunięty od stołu roboczego?
Nie musi być daleko. Istotny jest brak niezamierzonych sztywnych połączeń. Szczelina 10–20 mm może wystarczyć do rozdzielenia ram, ale miejsce przekazywania produktów wymaga osobnego, bezpiecznego rozwiązania.
Czy większa masa konstrukcji zmniejsza wibracje?
Większa masa może ograniczyć odpowiedź konstrukcji na określone wymuszenia, ale zmienia również jej częstotliwości własne. Dociążanie ramy bez pomiarów nie gwarantuje poprawy i zwiększa obciążenie podpór.
Jak sprawdzić, czy izolacja rzeczywiście działa?
Należy porównać pomiary wykonane w tych samych punktach i warunkach przed modernizacją oraz po niej. Szczególnie istotny jest spadek drgań na blacie przy zachowaniu stabilnej pracy przenośnika.
Od czego zacząć ograniczanie wibracji?
Najpierw sprawdź stan rolek, łożysk i napędu, a następnie poszukaj sztywnych połączeń między przenośnikiem a stołem. Usunięcie usterki mechanicznej lub niepotrzebnego mostka konstrukcyjnego ma pierwszeństwo przed zakupem nowych wibroizolatorów. Dopiero po tych czynnościach warto dobierać podpory na podstawie obciążenia i zmierzonych częstotliwości drgań.
